Клиентам

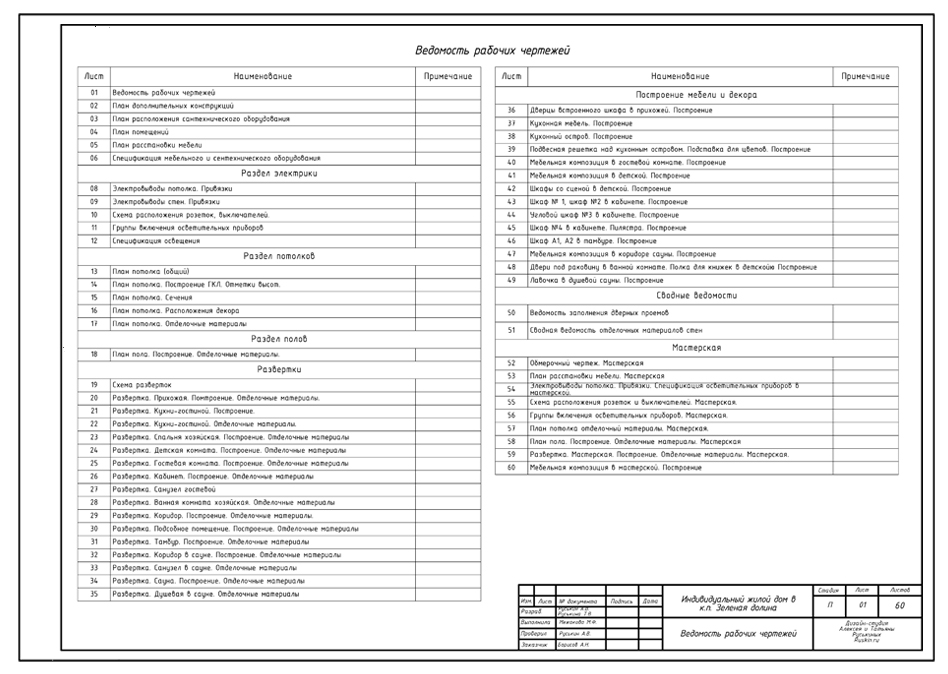

02 ведомость рабочих чертежей.jpg

СОСТАВ ДИЗАЙН-ПРОЕКТА



  1. Ведомость рабочих чертежей (список всех присутствующих чертежей по порядку с указанием номера листа).
  2. Обмерочный чертеж помещения с указанием исходных площадей, указанием конструктивных особенностей помещений, расположения инженерных коммуникаций.
  3. Планы перепланировки помещения (схемы демонтажа и монтажа перегородок).
  4. Схема расстановки радиаторов отопления.
  5. План размещения санитарно-технического оборудования.
  6. Экспликация помещения без расстановки мебели (где указывается название, квадратура проектируемых зон с обозначением присутствующих  конструкций).
  7. План расстановки мебели с указанием габаритов и привязками к стенам.
  8. 3D визуализация. Так называемая картинка, объемное изображение в цвете. Эскизное решение будущего интерьера в 1-3х ракурсах в зависимости от надобности. Выполняется на компьютере.

    Электрика:
  9. -расположение розеток и выключателей
  10. -расположение электровыводов для всех типов светильников
  11. -расположение слаботочных сетей (ТВ, телефон, интернет, радио)
  12. -группы включения осветительных приборов.
  13. -План расположения сплит-систем.
  14. -Экспликация потолка (если потолок сложный).
  15. -Привязка инженерных систем и пожаротушения относительно дизайн проекта - возможна при наличии специализированных проектов в этих областях.

    Планы потолка:
  16. -построение
  17. -отметки высот
  18. -разрезы (если требуются)
  19. -расположение декора
  20. -спецификация осветительных приборов потолка с указанием типа светильника
  21. -отделочные материалы с указанием типа материала и количества м² без запаса на отходы.

  22. План теплых полов (схематичное указание расположения).
  23. Планы пола (чертежи построения или раскладки плитки с указанием типа покрытий и количества м² без запаса на отходы).

  24. Схема разверток (план с обозначением разверток).
  25. Развертки стен (фронтальный вид каждой стены с построением и указанием типа отделочных материалов и количества м² без запаса на отходы).
  26. Необходимые разрезы помещения, чертежи узлов, требующие более подробного внимания.
  27. Чертежи мебели, разработанные дизайнером (если есть).

  28. Сводная ведомость осветительных приборов (лист в котором собраны все осветительные приборы проекта с указанием типа и количества).
  29. Сводная ведомость отделочных материалов (лист, в котором указываются все используемые отделочные материалы проекта с указанием типа отделочного материала, количества м² без запаса на отходы).
  30. Сводная ведомость дверей.

     Что не входит в состав дизайн-проекта

  1. Создание сметы строительных и отделочных работ.
  2. Подсчет кол-ва черновых отделочных и расходных материалов таких, как: гипсокартон, профиль, шпатлевка,
  3. грунтовка, штукатурка и т.д.
  4. Расчеты по системам вентиляции, отопления, кондиционирования, пожаротушения. Такие проекты выполняются
  5. отдельными специалистами, но в итоге требуют согласования с дизайн-проектом.
  6. Расчеты по освещенности. Расчеты по освещенности могут проводиться в рамках закупки светового оборудования.

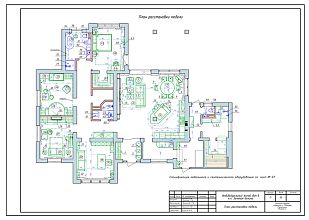

05 3 План расстановки мебели.jpg

                      Пример плана расстановки мебельного оборудования.
